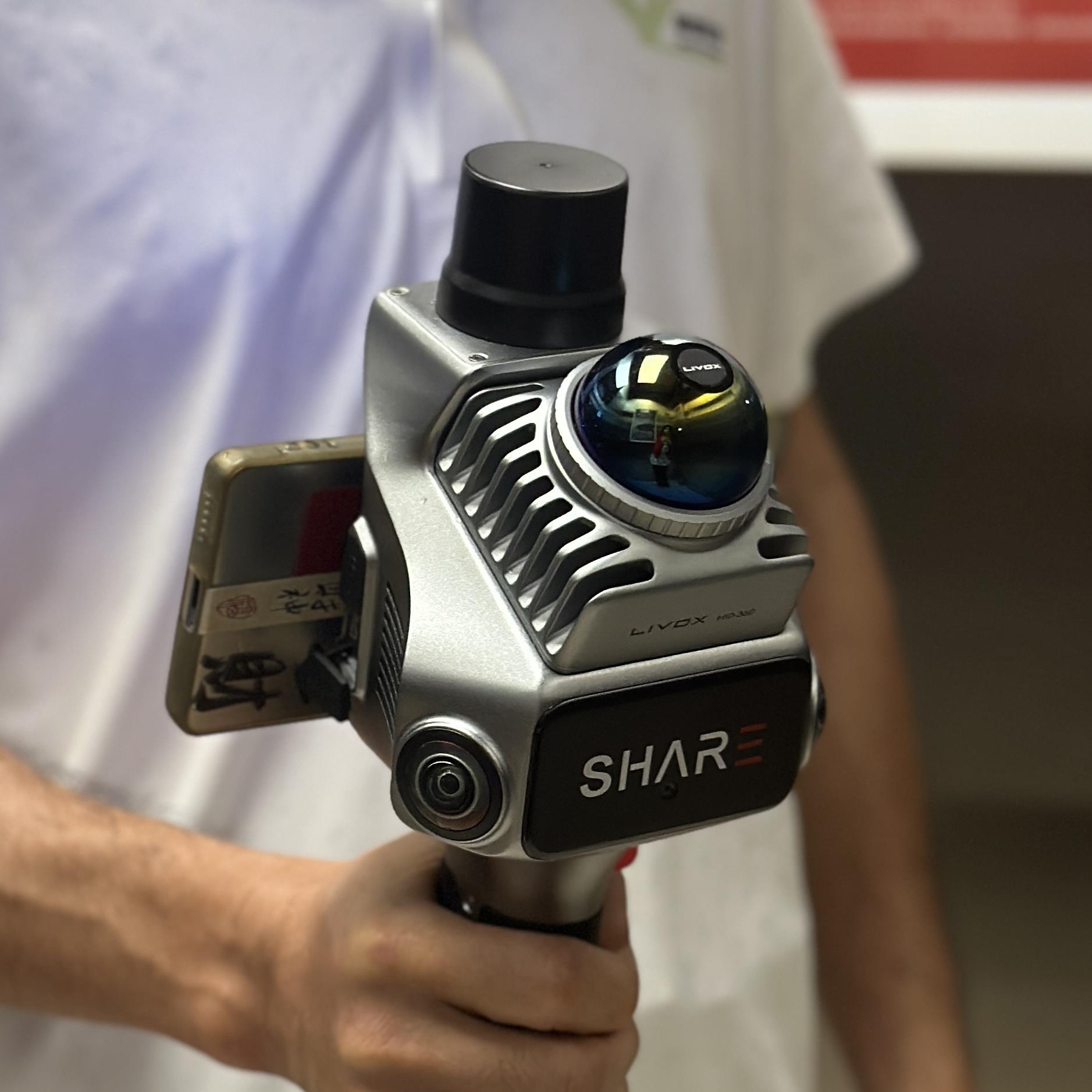

手持賽爾S20三維激光掃描儀可上門演示

訪問次數：6

產品廠地：深圳市

更新時間：2026-01-22

簡要描述：手持賽爾S20三維激光掃描儀可上門演示，賽爾 S20 是一款面向測繪地理信息、建筑工程、工業制造、文化遺產保護等領域的輕量化手持實景三維激光掃描儀。

聯系我們 在線咨詢

手持賽爾S20三維激光掃描儀可上門演示

視覺系統

• 相機配置：雙一英寸大底 CMOS 傳感器 (IMX283/IMX586)

• 像素規格：單鏡頭1600 萬有效像素，2.4μm 超大像元，弱光環境表現優異

• 快門技術：專業級全局機械快門，消除果凍效應，確保影像與空間位置精準同步

• 相機布局：135° 夾角分布，擴大視野范圍，避免盲區

定位導航系統

• RTK 模塊：內置 7 星 21 頻北斗高精度定位，平面精度0.8cm+1ppm，高程1.5cm+1ppm

• IMU 慣性導航：六軸陀螺儀 + 加速度計，實時感知設備姿態與位移

• 雙 SLAM 引擎：激光 SLAM + 視覺 SLAM 深度協同，復雜場景抗干擾能力強

核心競爭力：

• 輕量化設計：整機僅1079g，鋁合金材質，Magsafe 磁吸結構，真正實現單手持握作業

• 雙 SLAM 融合：自研激光 SLAM + 視覺 SLAM 算法，無 GPS 環境依然穩定工作，點云厚度控制在 1cm 內

• 真彩色點云：雙一英寸大底相機 + 機械快門，微秒級硬件同步，賦色精度行業

• 厘米級精度：精度優于 5cm，相對精度優于 1cm，滿足大多數工程測量需求

• 高效處理：外業掃描與內業處理時間比達 1:1，10 萬㎡建筑掃描內業僅需 2 小時

激光雷達系統

• 掃描速率：64 萬點 / 秒，高密度點云采集能力

• 掃描角度：對地傾斜 20° 經典布局，一次掃描覆蓋地面、天花板和垂直面，效率提升 30%

• 測距范圍：0.1m~70m (80% 反射率)，0.1m~40m (10% 反射率)

• 激光等級：Class 1，對人眼安全

• 數據存儲：內置大容量存儲器，支持外接 Type-C 存儲設備

• 通訊接口：藍牙 5.0+WiFi 6 雙連接，Type-C 接口，支持數據快速傳輸

• 工作溫度：-20℃~+50℃寬溫適應，環境穩定工作

• 尺寸規格：110.5mm×140mm×313.3mm

• 防護等級：工業級防塵防水，適應惡劣作業環境

三維掃描原理

賽爾 S20 采用 "激光測距 + 視覺成像 + SLAM 定位" 三位一體技術路線：

• 激光雷達發射激光束并測量反射時間，計算出物體距離

• 雙相機同步捕捉物體影像，提供紋理信息

• SLAM 算法實時解算設備位姿，構建點云地圖

• 微秒級硬件同步確保激光點與像素精準對應，實現 "所見即所測"

準備工作

• 安裝電池，短按再長按電源鍵開機

• 連接移動設備 (手機 / 平板) via WiFi 或藍牙

• 在配套 APP 中設置掃描參數

數據采集

• 單手持握設備，圍繞目標區域行走

• 激光雷達自動掃描，實時生成三維點云

• 相機同步拍攝，為點云賦予真實色彩

• 無需刻意閉環，系統自動處理拼接

數據處理

• 使用賽爾點云管家軟件一鍵處理

• 自動去噪、拼接、優化，生成彩色點云

• 支持直接導出 STL、OBJ、LAS 等格式

• 可與 BIM/CAD 軟件無縫對接，實現 "掃描即建模"

建筑與土木工程

• 竣工測量：快速獲取建筑物三維數據，生成精確竣工圖，效率提升 70%

• BIM 模型創建：掃描數據直接轉換為 BIM 模型，支持設計驗證與施工管理

• 變形監測：定期掃描對比，精確捕捉建筑微小形變

室內空間與裝修

• 量房 / 裝修設計：10 分鐘完成百平米空間掃描，精準獲取尺寸數據

• 管道 / 管線檢測：清晰顯示墻體內部管線走向，避免施工損壞

• 房產評估：生成房屋三維全景，直觀展示空間布局

測繪與地理信息

• 地形測繪：單人完成大面積地形掃描，數據直接用于地形圖繪制

• 地下車庫 / 管廊：無 GPS 環境穩定工作，全面捕捉復雜結構

• 林業調查：穿透樹冠，精準測量樹木胸徑、冠幅，效率提升 3 倍

文物保護與數字化

• 古建筑測繪：非接觸式精細掃描，完整記錄文物細節，精度達0.1mm級

• 石窟 / 遺址數字化：捕捉復雜結構，建立數字檔案

• 文物修復輔助：通過數字模型分析，指導修復工作

工業檢測與逆向工程

• 產品設計驗證：掃描實物與 CAD 模型對比，檢測偏差

• 設備維護：生成設備三維檔案，輔助維修與改造

• 逆向工程：從實物快速獲取三維模型，縮短產品開發周期
